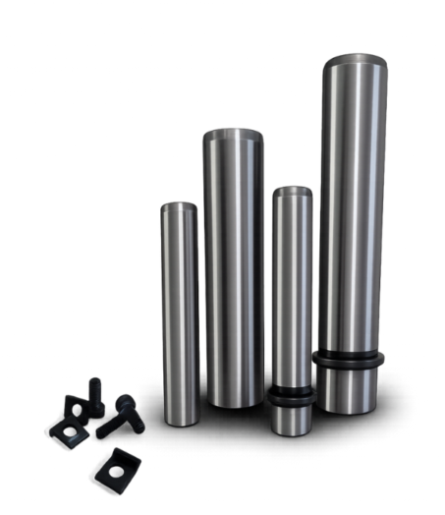

Colunas para Moldes

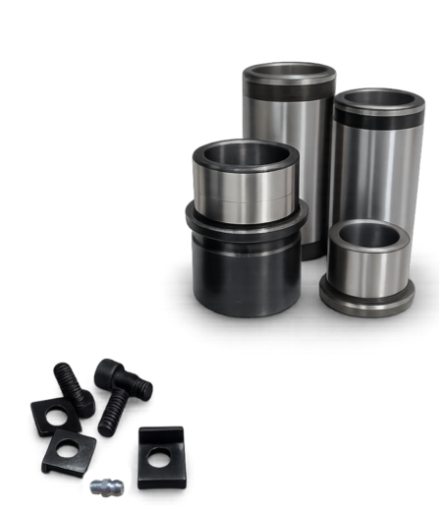

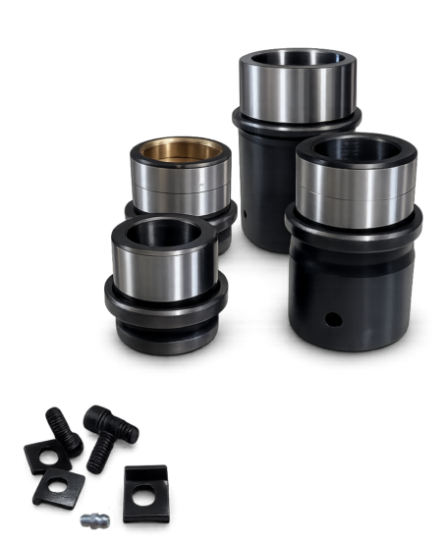

Bucha Guia

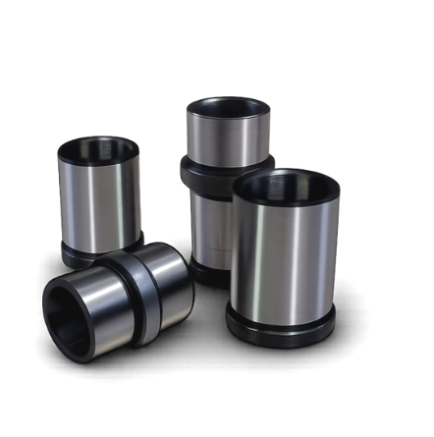

Bucha Desmontável

Camisa Colada

Pino para Estampo

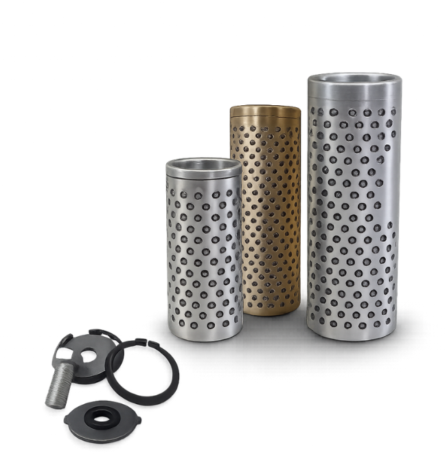

Colar de Esferas

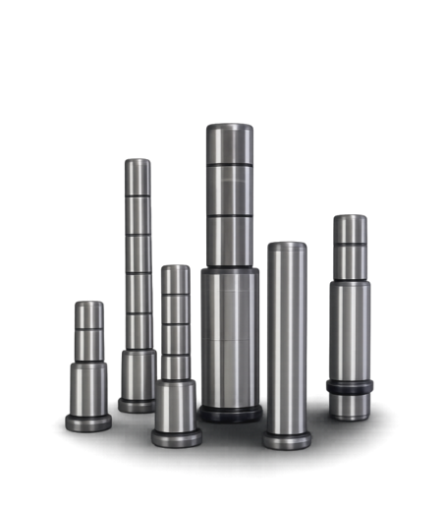

Colunas para Moldes

Peças padronizadas, variedade de diâmetros e comprimentos.

As colunas para moldes padronizadas Gang Nail são fabricadas com material, tratamento e níveis de dureza resistente ao atrito e ao desgaste.

São fabricadas em aço de excelente resistência ao atrito, acabamento externo retificado e dureza de 58 a 62 HRC.

Principal C/CG Conjunto Extrator Flutuante Capilar Lisa

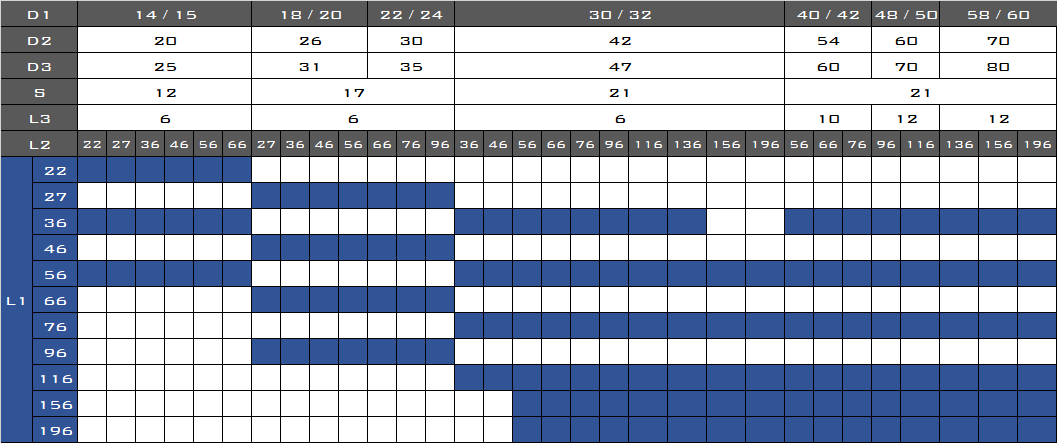

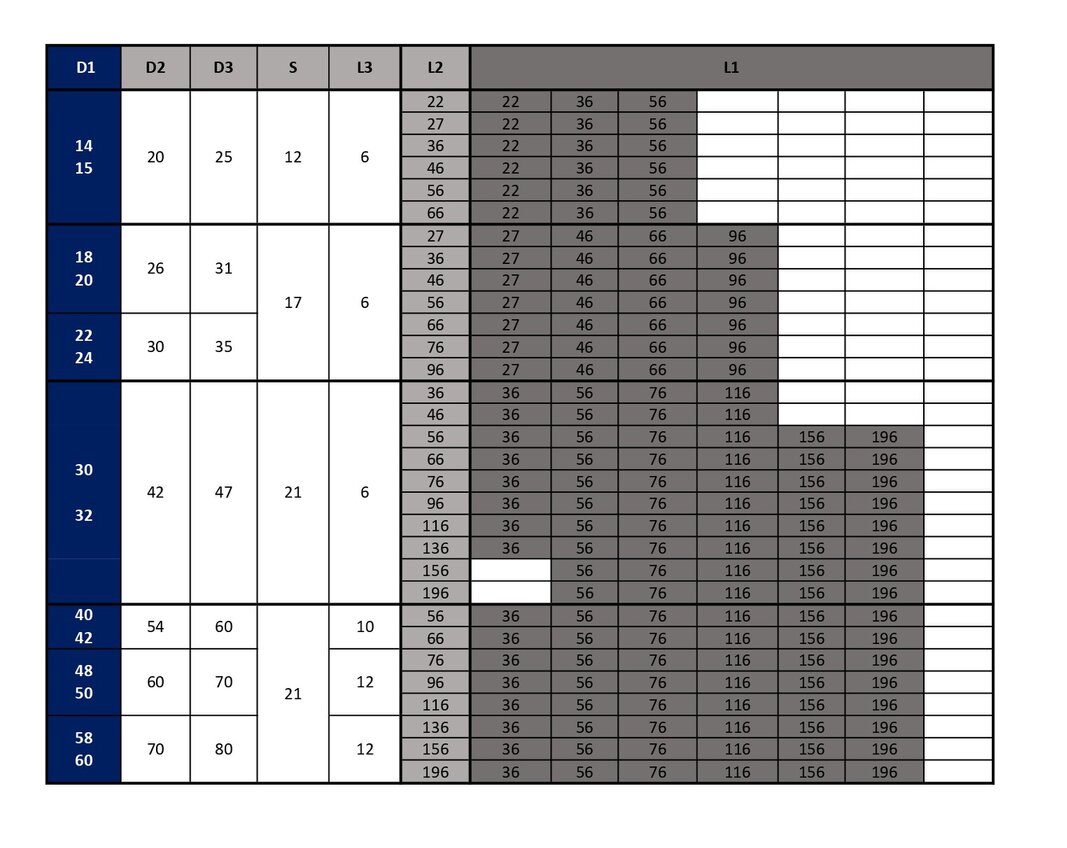

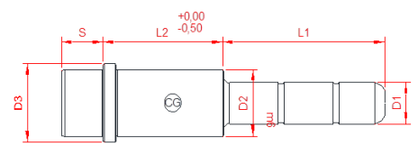

As colunas C e CG são as guias principais do Porta Molde. Colunamento C: Para guiar as placas cavidades P1 e P2 Colunamento CG: Para guiar as placas cavidades PBS, P1 e P2
	Legenda: D1= Diâmetro Principal de Encaixe D2= Diâmetro do Corpo D3= Diâmetro da Cabeça L1= Comprimento da Ponta L2= Comprimento do Corpo L3= Altura da Cabeça S= Comprimento de Guia Material SAE 8620 Dureza= 58-64 HRC

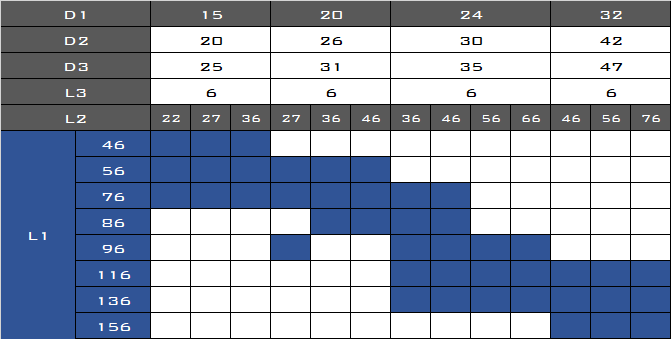

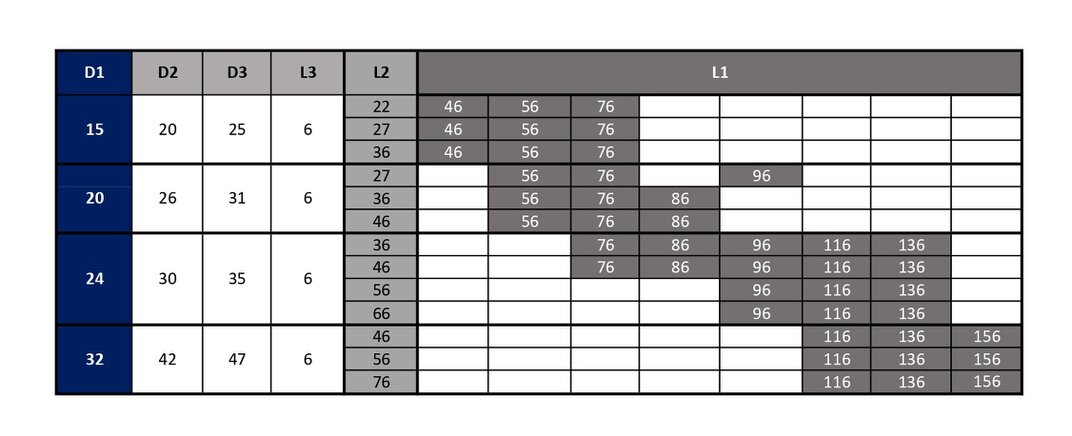

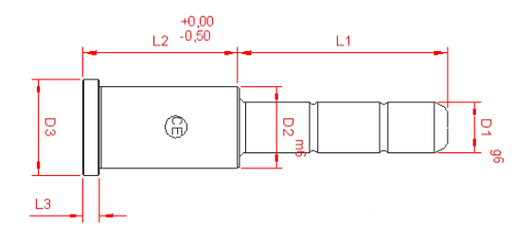

A coluna CE está posicionada no conjunto extrator disponível nas montagens 2,3,4 e 5.
	Legenda: D1= Diâmetro Principal de Encaixe D2= Diâmetro do Corpo D3= Diâmetro da Cabeça L1= Comprimento da Ponta L2= Comprimento do Corpo L3= Altura da Cabeça S= Comprimento de Guia Material SAE 8620 Dureza= 58-64 HRC

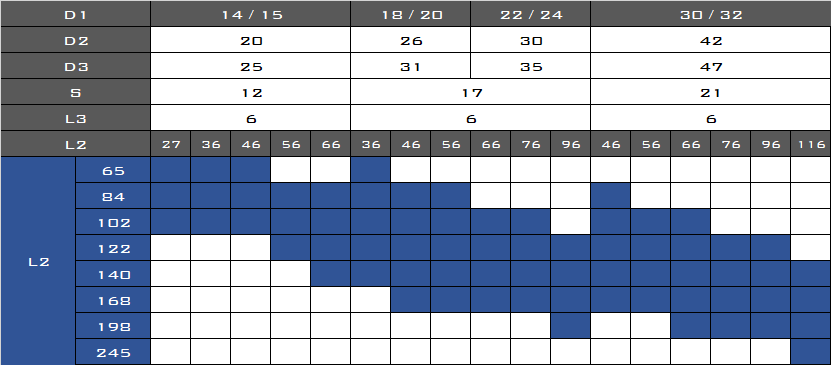

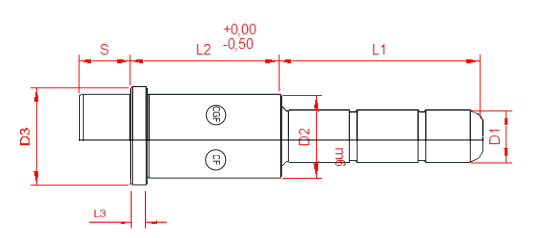

As colunas CF e CFG são as guias principais para moldes com 3 placas. Colunamento CF: Para guiar as placas cavidades P1, PF e P2 Colunamento CFG: Para guiar as placas cavidades PBS, P1, PF e P2

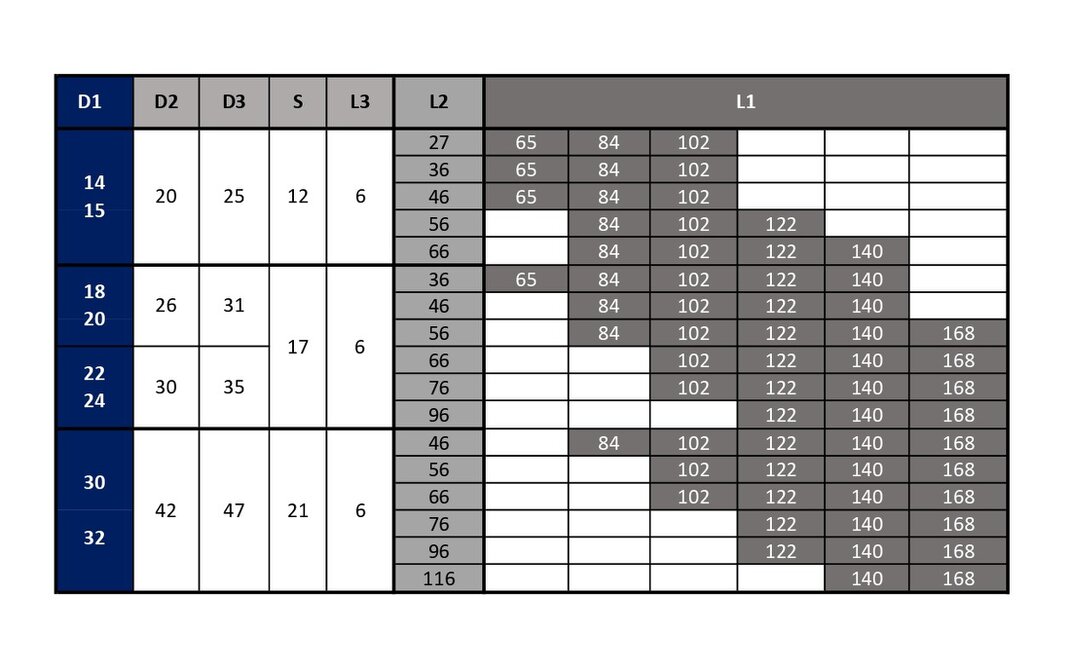

	Legenda: D1= Diâmetro Principal de Encaixe D2= Diâmetro do Corpo D3= Diâmetro da Cabeça L1= Comprimento da Ponta L2= Comprimento do Corpo L3= Altura da Cabeça S= Comprimento de Guia Material SAE 8620 Dureza= 58-64 HRC

A coluna Lisa é utilizada em conjunto com a bucha de rolamento linear. É indicada para moldes que necessitam de um colunamento com menor atrito, pode ser utilizada como guia principal e do conjunto extrator. Colunamento CL: Para guiar as placas cavidades P1 e P2 Colunamento CGL: Para guiar as placas cavidades PBS, P1 e P2 Colunamento CEL: Para guiar as placas do conjunto extrator.
	Legenda: D1= Diâmetro Principal de Encaixe D2= Diâmetro do Corpo D3= Diâmetro da Cabeça L1= Comprimento da Ponta L2= Comprimento do Corpo L3= Altura da Cabeça S= Comprimento de Guia Material SAE 8620 Dureza= 58-64 HRC
