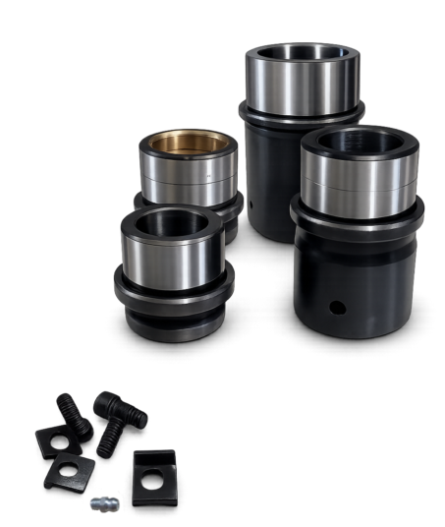

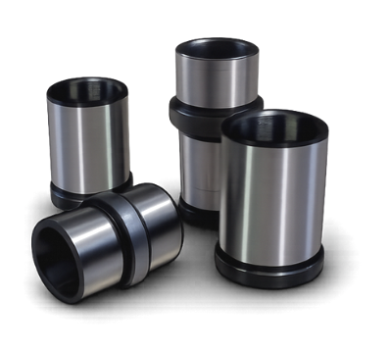

Bucha Guia

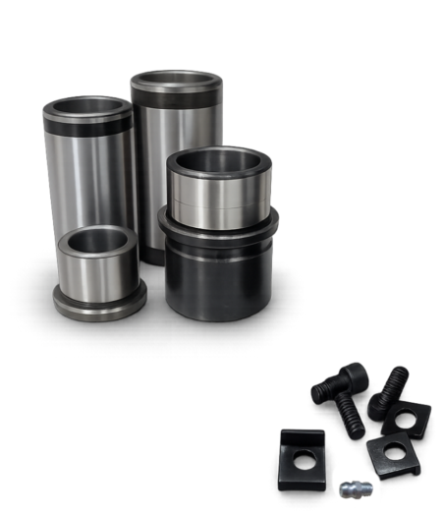

Bucha Desmontável

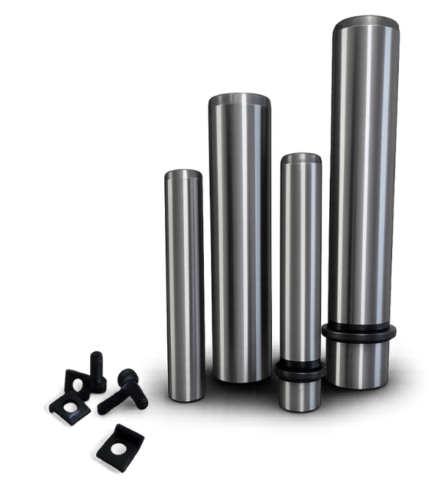

Coluna para Molde

Camisa Colada e Desmontável

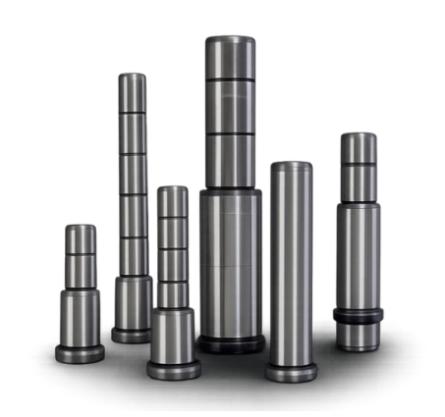

Pino para Estampo

Colar de Esferas

Sua estamparia com menos desgaste, sem lubrificação e

com ciclos mais velozes no estampo.

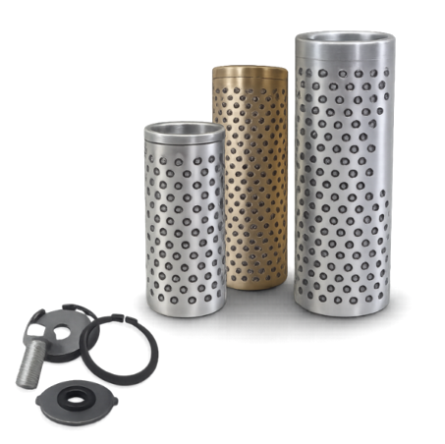

As gaiolas com colar de esferas são fabricadas com alumínio resistente a fadiga e desgaste, com acabamento polido e alta centralidade. Seguem um padrão de montagem que permite a movimentação do colar, assegurando um desgaste uniforme das esferas e reduzindo nas regiões de atrito.

Colar G1 Colar G2 Colar G3

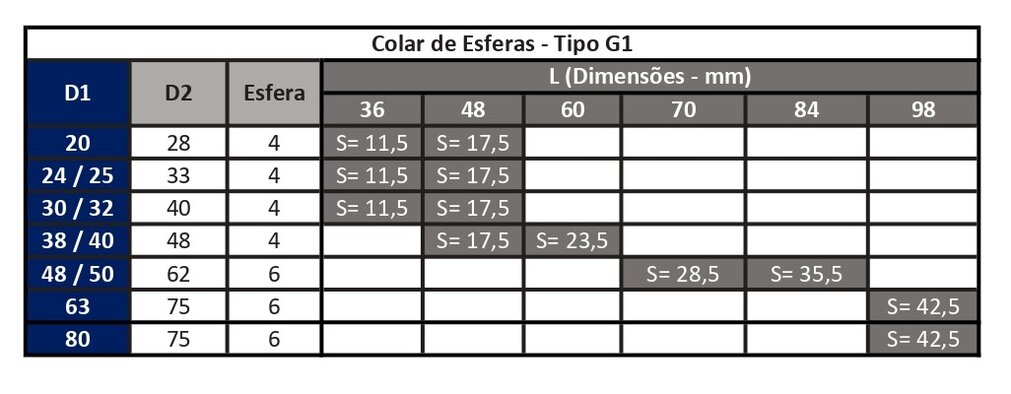

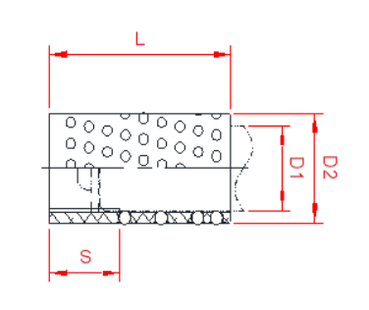

O Colar de Esferas modelo G1 é recomendado para a necessidade da ferramenta de estampo de trabalhar sempre guiada, ou seja, o colar de esferas durante o período de trabalho não sairá de dentro da camisa.
	Legenda: D1 = Diâmetro Interno D2 = Diâmetro do Encaixe L = Comprimento Total S = Comprimento da Canal Interno X = Distância entre a face e o canal interno Material = Alumínio

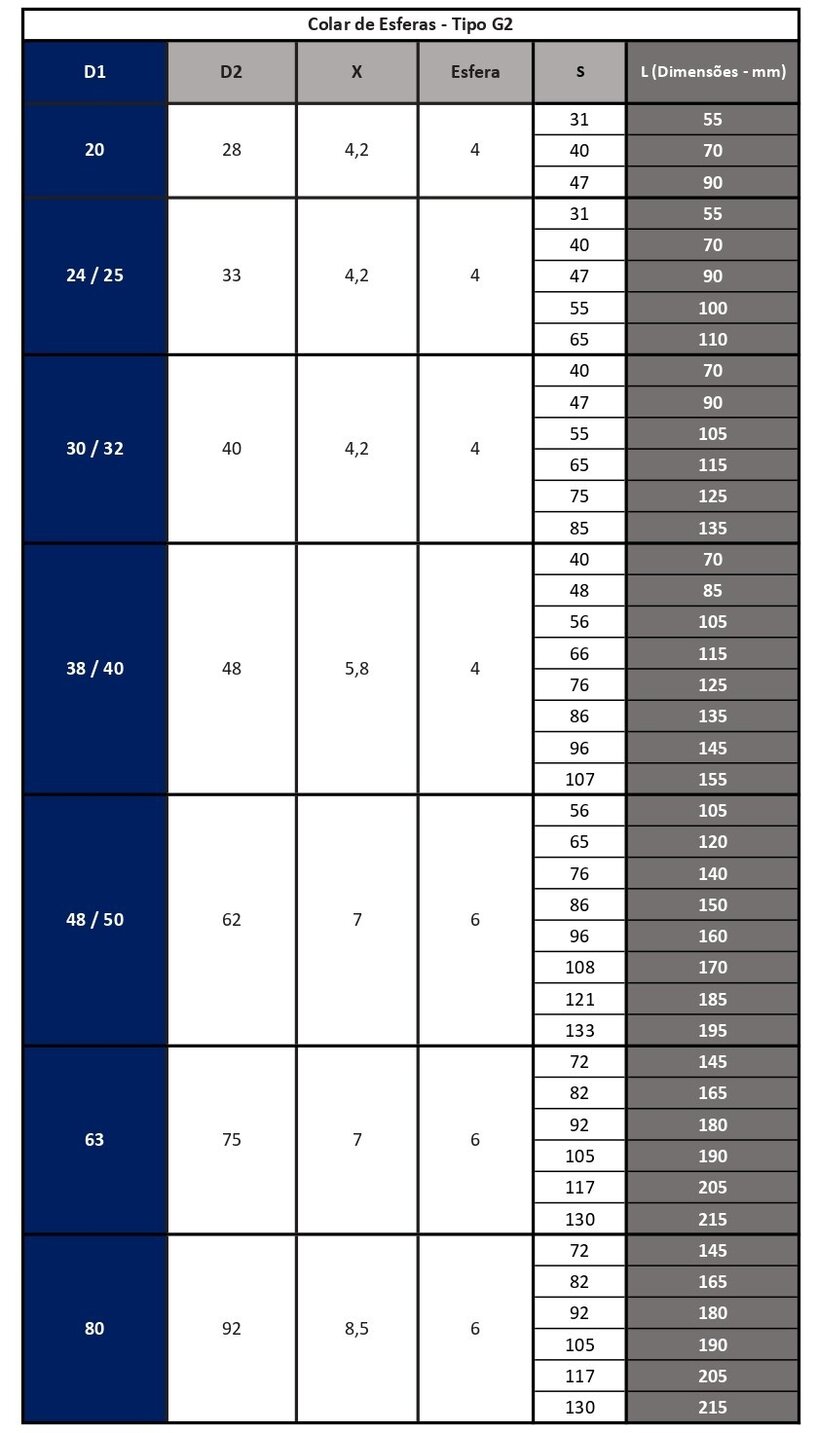

O modelo G2 é recomendado quando a abertura da ferramenta exige que o colar saia de dentro da camisa.

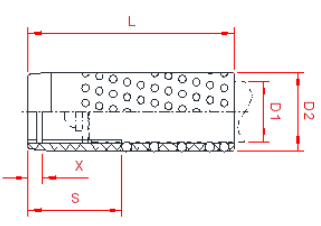

	Legenda: D1= Diâmetro interno D2= Diâmetro do encaixe L= Comprimento total S= Comprimento do canal interno X= Distância entre a face e o canal interno Material= Alumínio

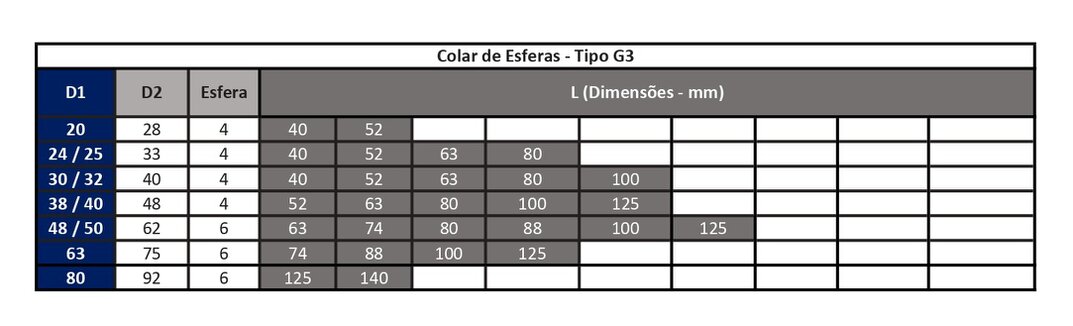

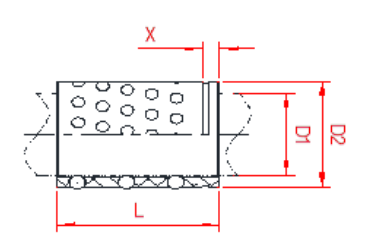

O modelo G3 é indicado para trabalhar na placa intermediária(P3).
	Legenda: D1= Diâmetro interno D2= Diâmetro do encaixe L= Comprimento total S= Comprimento do canal interno X= Distância entre a face e o canal interno Material= Alumínio
